Magnetyczne rozdzielacze do blach

Magnetyczne rozdielacze do blach stosowane są do oddzielania blach stalowych w stosie oraz ich utrzymanie w powietrzu. Blachy oddzielane są za pomocą umieszczenia bloków magnetycznych skontruowanych specjalnie w tym celu, po jednej lub kilku stronach stosu blach. Przeznaczone przede wszystkim do ręcznego i automatycznego wkładania blach do maszyny.

Rozdzielacze składają się z obudowy, stali nierdzewnej oraz z magnetycznego materiału anizotopowego w środku. Obudowa oraz magnesy utrzymywane są w określonej pozycji za pomocą stalowej belki. Każdy rozdzielacz może być przymocowany w odpowiednim miejscu lub dowolnie umieszczony.

Jeśli stos blach umieszczony jest w polu magnetycznym (po stronie roboczej rozdzielacza), blachy automatycznie są podnoszone i utrzymywane w samodzielnych pozycjach.

Wybór właściwego typu rozdielacza

ZWybór rozdzielcza na podstawie instrukcji:

Grubość blach
Rozmiary blachy
Wysokość stosu blach
Jakość powierzchni blach
Stan blach (wilgotność, olej, ...)

Max. povrch na jeden vířič:

Do zwykłych kawałków maks. 0,3 m2

Do kawałków z warstwą olejową maks. 0,15 m2

* Jeśli automatyczny proces produkcyjny wymaga separacji blach, trzeba zastosować kilka rodzielaczy po obwodzie blachy.

Wybór rozdzielcza na podstawie instrukcji:

Grubość oddzielanych blach	Poprzeczny rozmiar rozdzielacza
do 0,7 mm	75 x 30 mm
do 1 mm	105 x 30 mm
do 2 mm	105 x 50 mm
do 4 mm	180 x 90 mm
do 6 mm	280 x 95 mm

* Rozdzielacz musi być większy niż stos blach.

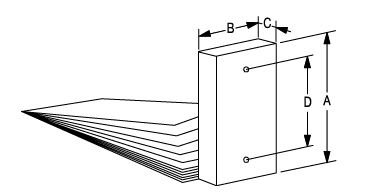

Dostępne rozmiary

tl_files/magcentrum/DATA/produkty/ostatni/schema.JPG

Kod	A	B	C	Otwory mocujące	D	Waga
Kod	mm	mm	mm	Otwory mocujące	mm	Kg
20.24.001	75	75	30	2 x M8	50	1
20.24.002	275	75	30	2 x M8	250	3.7
20.24.003	340	75	30	2 x M8	250	4.5
20.24.004	105	105	30	2 x M8	50	1.9
20.24.005	210	105	30	2 x M8	100	3.9
20.24.006	310	105	30	2 x M8	200	5.7
20.24.007	340	105	30	2 x M8	250	6.3
20.24.008	145	105	50	2 x M8	100	3.8
20.24.009	210	105	50	2 x M8	100	5.6
20.24.010	280	105	50	2 x M8	200	7.4
20.24.011	310	105	50	2 x M8	200	8.2
20.24.012	345	105	50	2 x M8	250	9.2
20.24.013	410	105	50	3 x M8	150	10.9
20.24.014	445	105	50	3 x M8	150	11.8
20.24.015	510	105	50	3 x M8	200	13.6
20.24.016	610	105	50	4x M8	150	16.2
20.24.017	768	105	50	4 x M8	200	20.3
20.24.018	280	180	90	2 x M12	200	23.5
20.24.019	400	180	90	3 x M12	150	33.5
20.24.020	345	280	95	3 x M12	100	43.5
20.24.021	545	280	95	4 x M12	150	69
20.24.022	610	280	95	4 x M12	150	77.5
20.24.023	815	280	94	4 x M12	200	103
